DHCP Option 66 自动部署

1. 介绍

1.1. 概述

本文介绍通过 DHCP Option66(自动部署的其中一种方式)来批量升级话机，其原 理是：重启话机，话机启动的时候会向路由器发出获取 IP 的请求，路由器分发 IP 给 话机的同时，也将升级的信息发给话机(需要事先在路由器上设置好)，让话机去找到 相应的资料升级。

1.2. 适用型号 本文档适用于方位所有型号话机。

1.3. 目标受众 此文档是针对解决话机问题的日常维护人员。

2. 操作方法调配网络连接方式： 在 个 人 电 脑 上 安 装 一 个 软 件 来 建 立 一 个 DHCP Server，用新建的 DHCP Server 来为话机提供 IP 地址，然后 设置发送给话机的升级信息，另外再在个人电脑上配置一个服务器(FTP 或者 TFTP 服务器) 来存放话机需要升级的资料(如话机的软件或者配置文件等等)。 最终形成的网络拓扑图如下：

1、配置 DHCP Server 请到 http://www.dhcpserver.de/cms/ 下载 DHCP Server 之后，解压到电脑上开 始安装(建议解压到不带中文的目录下) 设置电脑的 IP，设置一个固定 IP(如设置为 192.168.1.2)，建议设置有线网卡

双击 dhcpwiz.exe，运行 DHCP Server，弹出窗口提示开始设置，点击下一步：

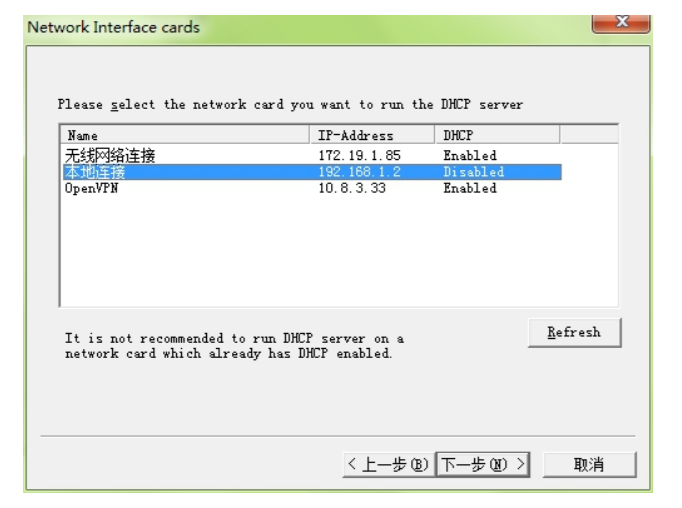

点击下一步后，提示选择网卡，即使用哪个网卡来建立 DHCP Server，然后用这个网 卡分发 IP 给话机，选择刚才设置了 IP 的有线网卡：

点击下一步后，这个 DHCP Server 上集成了 TFTP 服务器，所以不用另外再搭建了，直 接勾选即可，注意选择的 TFTP 服务器的根目录，这个根目录，就是存放升级资料的目录， 话机会到这个目录下查找需要升级的资料，建议不要设置带有中文的目录，并记住这个目 录，后面将需要升级的资料放到这个根目录下：

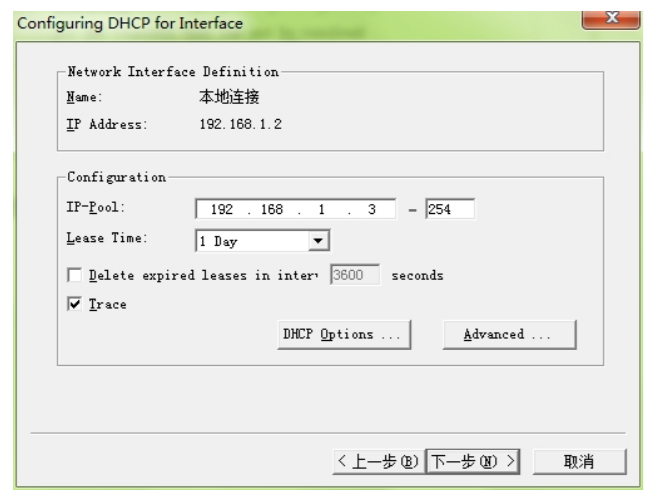

点击下一步，提示分发的 IP 地址范围：

点击按钮 ，设置 DHCP Option66，这里设置的信息很重要，即要设 置告诉话机到哪里下载升级资料的信息。

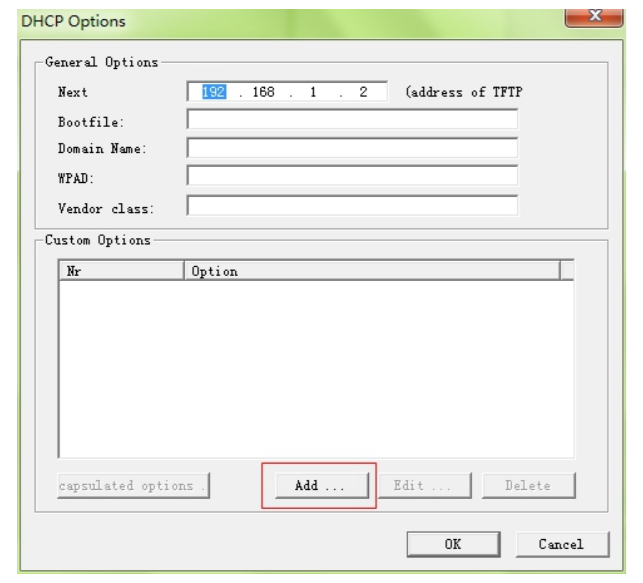

点击 Add，添加一个 DHCP option，添加的内容如下：

添加路径(“tftp://192.168.1.2/CommonFile.txt”)的时候，别漏了双引号，这个路径将 会在给话机分发 IP 的时候发送给 IP 话机，话机收到信息后会到 IP 是 192.168.1.2 这台电 脑(就是设置的这台电脑)去下载名字为 CommonFile.txt 的文件，这是个指导配置文件，指 导话机去做什么事情，我们在后面的步骤还会详细介绍, 点击两次 OK 后确认。

再点击下一步，提示总结前面设置的内容：

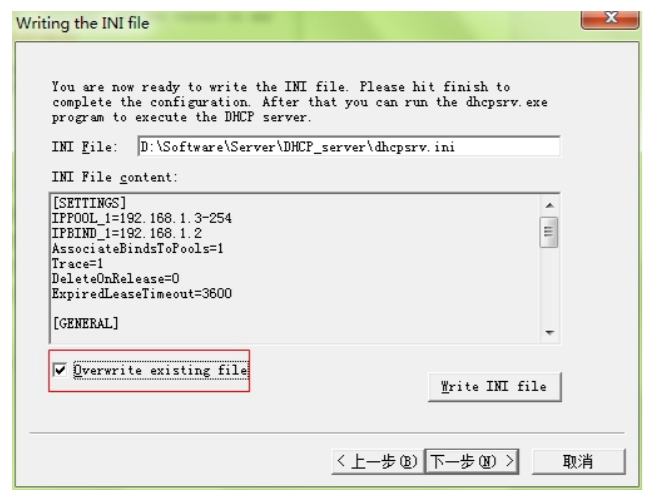

勾选 Overwrite existing file, 点击按钮 Write INI file, 再点击下一步：

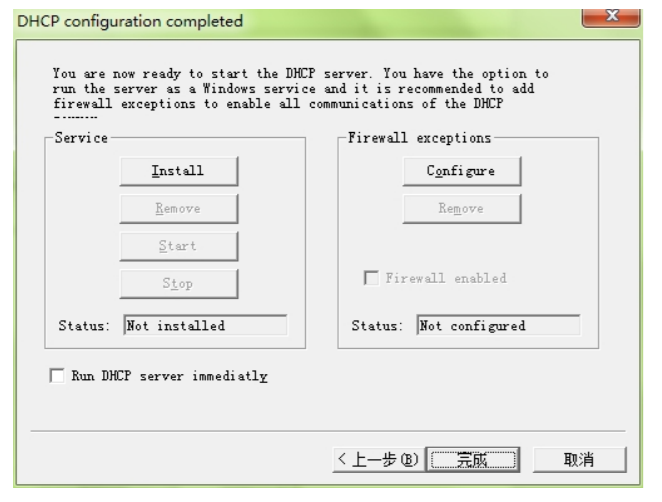

点击按钮 Install，使刚才前面配置的内容生效：

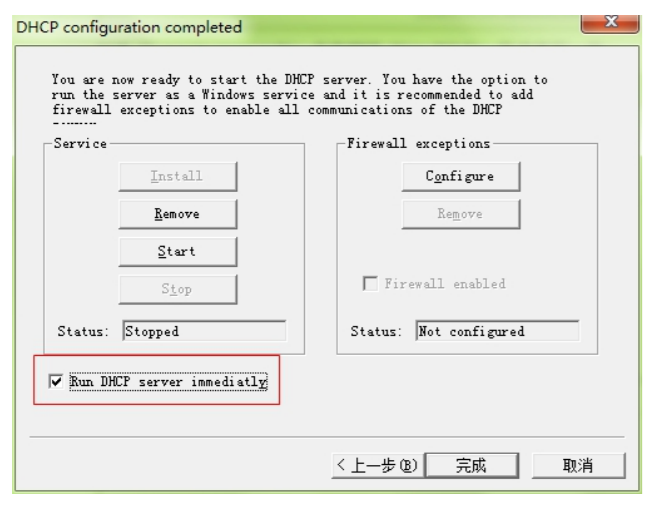

再勾选 ，再点击 Start 按钮，开始运行 DHCP Server，可以 看到状态变成运行：

点击完成：

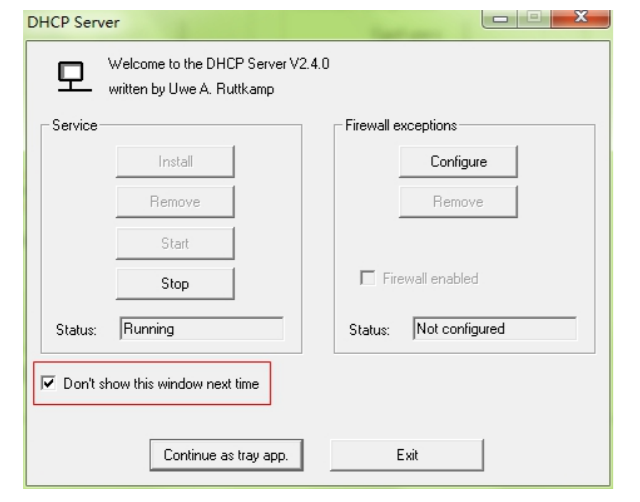

点击 ，在弹出来的提示框点击是，可以看到在电脑的右下角，在任务栏上可以看到这个图标： ，表示 DHCP Server 已经安装在电脑上了。

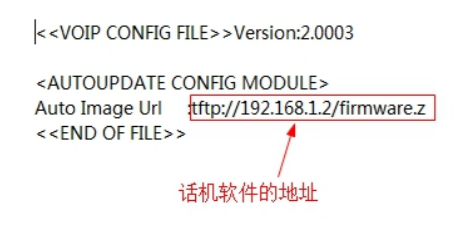

2、修改配置文件 话机升级此配置文件不会修改话机上的用户配置，这个文件是一个指导文件，告诉话机到什么地方去下载话机的软件。所以先要把话机的软件放到 TFTP 根目录下，然后把话机软件的地址写进这个指导文件，这样话机下载这个指导文件之后，分析后就知道去哪里下载话机的软件。 打开指导文件，内容少，但是要确保地址正确

话机软件的地址包括 TFTP 服务器的主机地址(即电脑的地址)，和话机软件的文件 名(此处写的是 firmware.z, 那么话机就会去找文件名为 firmware.z 的话机软件)， 把话机的软件放到 TFTP 的根目录下，那么话机就会去下载这个软件升级。

注意： 修改指导配置文件时不要修改其他的内容(连空格都不要去删除或者增 加)，否则升级失败。

3、升级操作 以上的配置完成之后，就可以批量升级话机了。

1. 将话机的指导配置文件和话机的软件(文件名要跟指导配置文件里设置的一致)放 到 TFTP 根目录下。

2. 重启话机。手动重启或者批量重新上电都可以，看现场的条件。在 PC 上可以看到重启的话机获取 IP 的提示，再等待 30 秒左右，可以在话机的屏幕上看到下载升级软 件的提示，等话机自动重启一次，话机升级完成。

升级完成之后，将电脑上的 DHCP Server 退出，并恢复原来的路由器的连接。
