方位话机调用 RTSP 视频流
1. 介绍
1.1. 概述
中高端话机可以访问某些 IP 摄像头的 RTSP url,以便在屏幕上显示视频
1.2. 目标受众
本文档适用于想要调用 RTSP 视频流的用户
1.3. 适用型号
适用产品机型:方位视频话机
适用版本:适用机型的所有版本
1.4. 前提准备工具
① Favnil X6U 话机两台,并把话机接入到交换机下,能自动获取到 IP 地址。
② 调试电脑一台,并把电脑接入到交换机下,保证电脑与话机之前网络是互通
2. 解决方案
本文以海康威视的摄像头为例
2.1.到摄像头的后台查看对应的码流信息 首先需要到摄像头的后台查看对应的码流信息,主码流和子码流一般是同时 启用的,根据话机的视频分辨率选择对应的码流
2.2.确认 RTSP 网址
主码流的网址: rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/main/av_stream
子码流的网址: rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/sub/av_stream
2.3 使用 VLC 软件测试 RTSP 流是否正常 点击“打开视频串流”,输入网络 URL,也就是 RTSP 网址,然后点击“播放”, 即可查看视频
2.4.话机设置快捷键为摄像头 RTSP 网址 设置快捷键,快捷键类型选择“网址”,值填写对应的 RTSP 网址,点击”提 交”,通过按快捷键就可以直接调用摄像头。网址上有码流段,视频分辨率高 的话机选择主码流,视频分辨率低的话机选择子码流,码流选择不对可能会影 响视频的播放。
X6U/X7/X7C/X210/X210i 最大支持 480P 分辨率,所以需要使用 IP 摄像头的子 码流,即:rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/sub/av_stream
X6U 的设置请参考:
1、设置快捷键,快捷键类型选择“网址”,值填写对应的 RTSP 网址,点击” 提交”
2、在话机按快捷键,即可调用摄像头
3、话机调用摄像头成功
X3V/X7A/F600S 最大支持 1080P 分辨率,所以需要使用 IP 摄像头的主码流,即: rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/main/av_stream
X3V 的设置请参考:

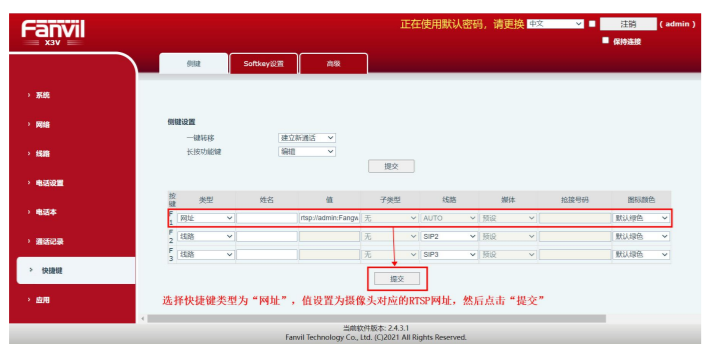

1、设置快捷键,快捷键类型选择“网址”,值填写对应的 RTSP 网址,点击” 提交”
2、在话机按快捷键,即可调用摄像头
3、话机调用摄像头成功
X7A 的设置请参考:

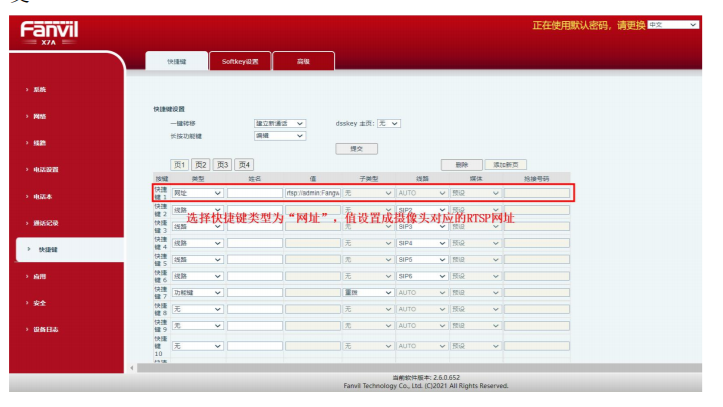

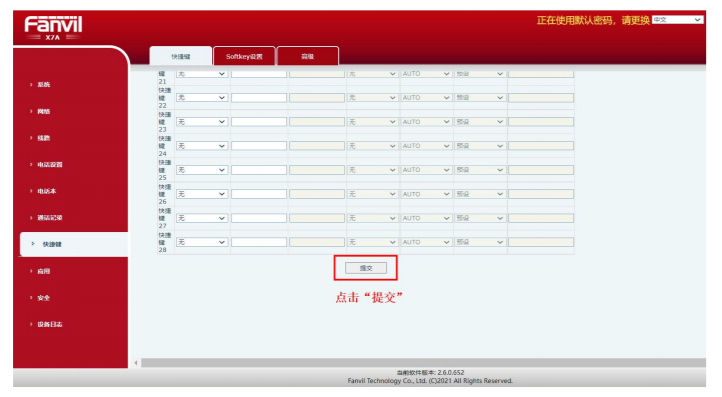

1、设置快捷键,快捷键类型选择“网址”,值填写对应的 RTSP 网址,点击“提 交”
2、在话机按快捷键,即可调用摄像头
3、话机调用摄像头成功
