实现视频呼叫

本文介绍是视频对讲及门禁的视频呼叫功能。



注意:

  • 方位所有的视频对讲及门禁只支持 H264, 因此需要用户设置可视话机端视频编码为 H264 才可以正常看到视频。
  • 码流最大支持百兆带宽
  • 主码流子码流冲突。当主码流处于使用状态时,不能通过其他设备复用主码流,对于子 码流也是同样的。
  • 当视频出现问题时可以通过 web 页面恢复默认设置,避免由于误操作导致的配置异常 引起视频传输问题。
  •

pc 端 vlc 安装源文件路径:vlc_2.2.1



一、 i18S/i31S /i30

方位这几款设备均内置摄像头,不需要用户去连接摄像头设备。

这里以 i30 为例简要说 明视频功能的配置。

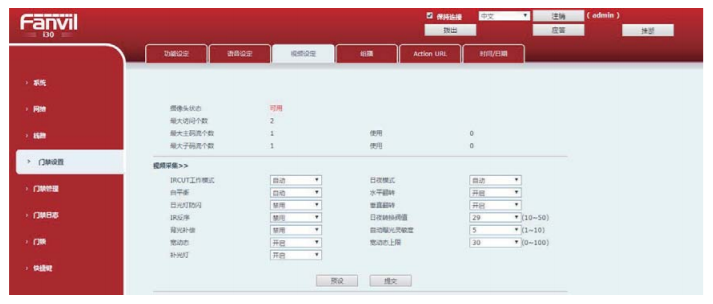

如下图,摄像头状态可用,当摄像头处于背光中呈像不清晰是可以开启背光补偿。

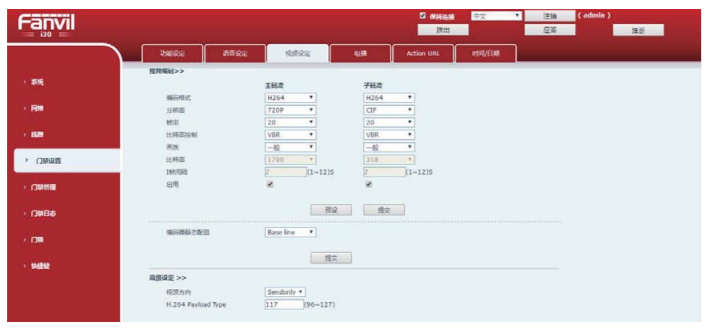

如下图,建议把网络摄像头的主码流设置为 720P;子码流设置为 4CIF(D1),有利于提高 SIP 通话视频的传送成功率。

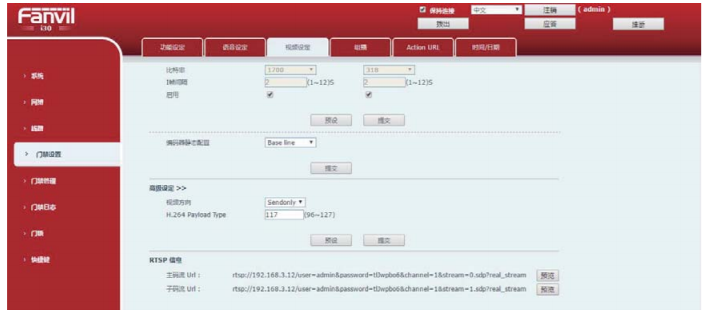

如下图为摄像头主码流及子码流的 RTSP Url, 用户可以点击旁边的预览按钮在 web 上查 看视频(前提是浏览器安装有 vlc 插件,也可以在如下图所示 vlc 工具中查看,只要复制子 码流或主码流的 url 到 vlc 即可)。

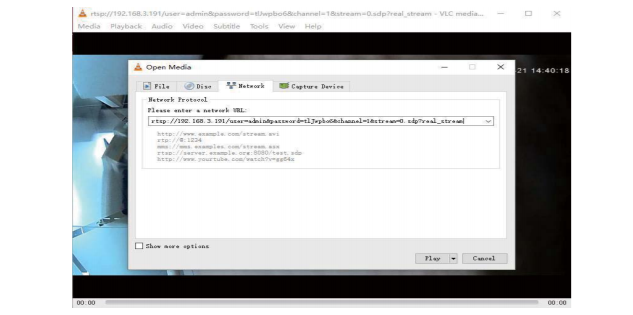

vlc 查看摄像头视频操作如下图所示,复制 url 到下图所示位置。

确保摄像头码流无异常,使用设备去电可视话机,话机端接听之后可以看到摄像头视频。

二、 i20S/i23S

方位这几款设备支持用户外接摄像头设备实现视频呼叫。这里以 i23S 为例,外接摄像 头的设置见下图。

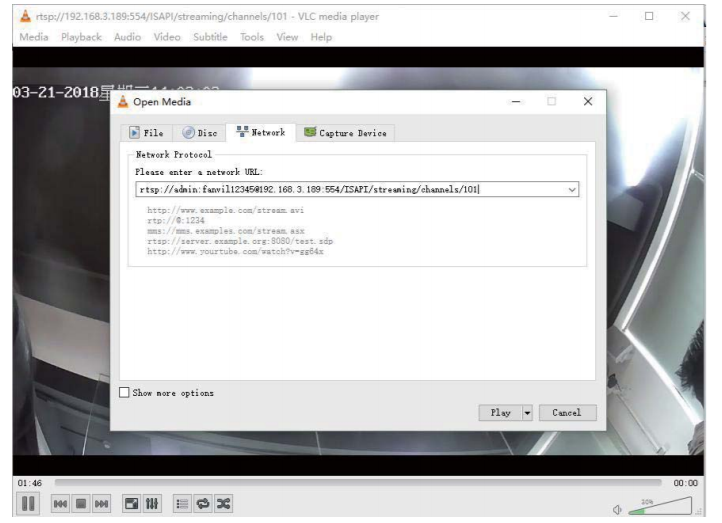

用户可以点击主码流或者子码流旁边的预览按钮在 web 上查看视频(前提是浏览器安 装有 vlc 插件,也可以在如下图所示 vlc 工具中查看,只要复制子码流或主码流的 url 到 vlc 即可)。

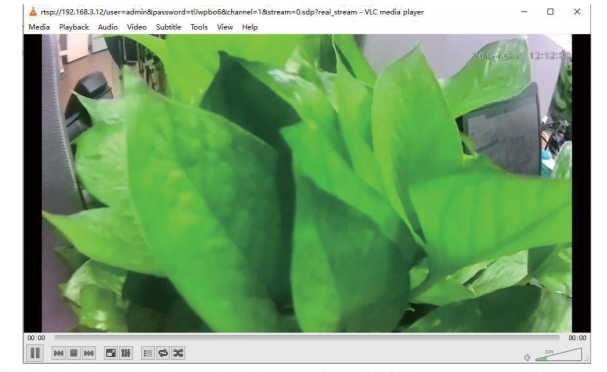

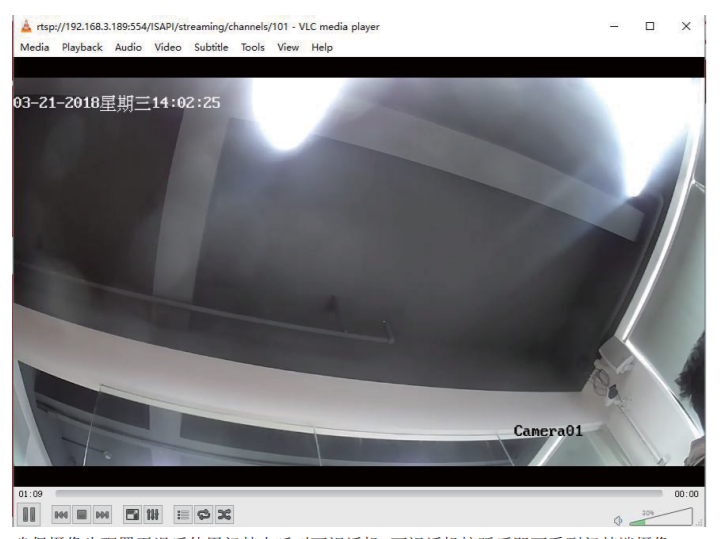

下图为使用 vlc 工具查看到的摄像头主码流视频。

确保摄像头配置无误后使用门禁去呼叫可视话机,可视话机接听后即可看到门禁端摄像 头图像。

注:对于某些功能不完善的摄像头,设备不能自动获取到主码流和子码流,这种情况需 要用户联系摄像头提供商获取码流的 url 并手动填写到摄像头设置里。

三、 PA2

方位对讲产品 PA2 支持两种方式连接摄像头,分别为外接方式和内接方式。

1. 内接方式 注意:此连接方式仅适用于方位配套的摄像头,其他品牌摄像头如海康,大华等需使用外接 方式连接。 摄像头连接操作步骤:

1. 使用标准 RJ45 接线连接摄像头到设备的 LAN 口。



2. 进入 PA2 web‐>对讲设置‐>视频设定,选择连接模式为本地,重启 PA2.



3. 重启之后可看到设备识别到摄像头 MAC 地址,认证码填入随此摄像头的激活码(激活 码有方位提供),点击提交,设备完成摄像头连接后可在此页面看到摄像头状态为可用, 表示摄像头连接成功。

如下图,建议把网络摄像头的主码流设置为 720P;子码流设置为 4CIF(D1),有利于提高 SIP 通话视频的传送成功率。当摄像头处于背光环境中时可以开启背光补偿来调整摄像头画 面亮度。

用户可以点击主码流或者子码流旁边的预览按钮在 web 上查看视频(前提是浏览器安 装有 vlc 插件,也可以在如下图所示 vlc 工具中查看,只要复制子码流或主码流的 url 到 vlc 即可)。

下图为使用 vlc 工具查看到的摄像头主码流视频。

确认摄像头连接成功后使用 PA2 呼叫可视话机,可视话机接通之后显示 PA2 摄像头画 面。



2. 外接方式 此方式适用于非方位摄像头,摄像头连接操作步骤如下:



1. 进入 web‐>对讲设置‐>视频设定,选择连接模式为外部,选择之后设备重启。

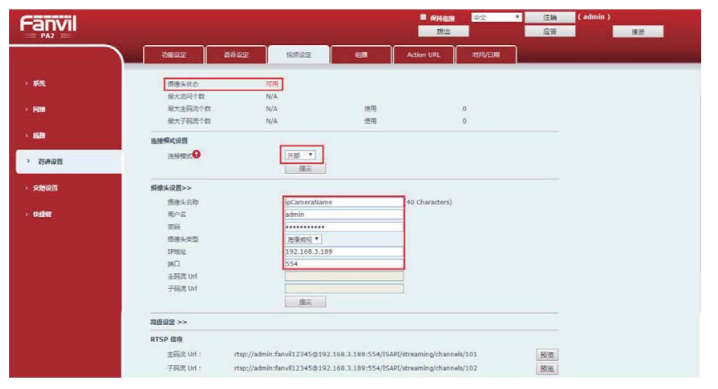

2. 再次进入设备 web‐>对讲设置‐>视频设定,配置摄像头参数如下图所示,点击提交之后 设备与摄像头连通,摄像头状态显示可用即可。

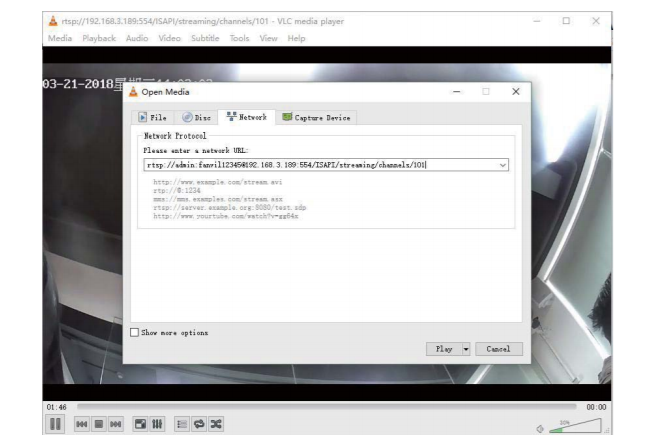

用户可以点击主码流或者子码流旁边的预览按钮在 web 上查看视频(前提是浏览器安 装有 vlc 插件,也可以在如下图所示 vlc 工具中查看,只要复制子码流或主码流的 url 到 vlc 即可)。



确认摄像头连接成功后使用 PA2 呼叫可视话机,可视话机接通之后显示 PA2 摄像头画面。

注:对于某些功能不完善的摄像头,设备不能自动获取到主码流和子码流,这种情况需 要用户联系摄像头提供商获取码流的 url 并手动填写到摄像头设置里。
